철도분야

장비 분야

장비 분야

궤도 검측기
- 궤도의 궤간, 수평, 면, 줄, 뒤틀림 등 전반적인 수치 검측가능
- 경량으로 운반 및 조립이 용이하여 1인 측정 가능
- 한 번의 검측으로 여러 항목 측정 가능

주요기능

  • 궤도의 궤간, 수평, 면, 줄, 뒤틀림 등 전반적인 수치 검측가능
  • 경량으로 운반 및 조립이 용이하여 1인 측정 가능
  • 한 번의 검측으로 여러 항목 측정 가능

특징

  • 규격 : L1140 * W1850 * H790mm
  • 중량 : 약 26 KG 이내
  • 사용 온도 : -20 ~+45°C
  • 사용 습도 : 15 ~ 85 % (수증 응결 없는 상태)
  • 사용 환경 : 우천시에도 작동 가능
  • 측정 궤도 : 1435mm
  • 전자장치 (H/W) : 가볍고 사용이 편리한 기판 장착
    1) 저장 용량 : 15km
    2) 전 원 : 배터리 사용 (완충 시10 hours)

레일 탐상기
- 싱글 레일 초음파 탐상기 (A, B 스캔)
- 소형 레일 탐상기 (A, B 스캔)

싱글 레일 초음파 탐상기 (A, B 스캔)

  • 초음파를 이용한 레일의 두부, 복부, 저부의 결함을 검출 가능
  • 실시간 현시 되는 A,B스캔의 데이터를 모두 저장 가능. 하여, 1회 측정으로 PC소프트웨어를 통하여 검측한 데이터를 분석 확인 가능
  • 복합적인 화면 현시가 가능하여, 실시간 A,B스캔 동시 현시 및 동시 재생, PC소프트웨어를 이용한 데이터 확인 등이 가능

소형 레일 탐상기 (A, B 스캔)

  • 소형 초음파 레일 탐상기는 휴대가 용이하여 어느 결함 관리가 용이하다.
  • 직경 6mm 탐촉자를 이용하여 레일 저부 날개부(플랜지) 부식에 의한 레일 결함을 검출 및 관리 가능하다.

직진도 검사기
- 레일 용접부, 절연 이음부 등의 상면 및 측면의 직진도 측정
- 원격측정가능, 자석으로 레일에 부착
- 측정하는 사람에 의한 영향을 받지 않는 자동화 시스템
- 10초 이내에 레일 상면과 측면의 측정이 가능

주요기능/특징

  • 레일 용접부, 절연 이음부 등의 상면 및 측면의 직진도 측정
  • 원격측정가능, 자석으로 레일에 부착
  • 측정하는 사람에 의한 영향을 받지 않는 자동화 시스템
  • 10초 이내에 레일 상면과 측면의 측정이 가능

고상홈측정자 / 디지털 궤간 게이지
- 고상홈측정자
- 디지털 궤간 게이지

고상홈측정자

  • 궤도중심에서 플랫홈까지의 거리 및 레일두부에서 플랫홈 까지의 높이 측정 시 사용
  • 측정개소
    - 궤도 중심에서 플랫홈(승강장) 끝부분까지의 거리측정
    - 레일 두부면에서 플랫홈(승강장 바닥)까지의 높이 측정
    - 궤간 내측의 거리 측정

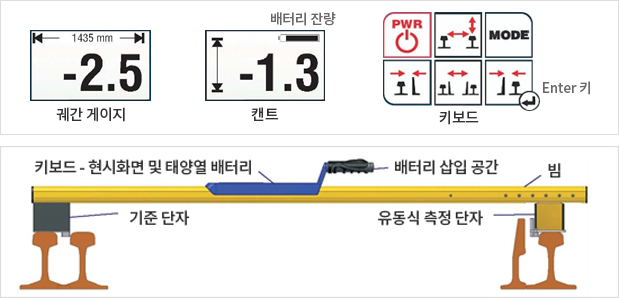

디지털궤간게이지

  • 철도선로의 캔트, 궤간, 백 게이지의 측정에 사용

도상횡저항 측정기
자갈도상의 궤광이 궤도와 직각방향으로 수평이동 하려 할 때, 침목과 자갈 사이에 생기는 최대 횡 저항력을 측정하는 장비

주요기능/특징

  • 자갈도상의 궤광이 궤도와 직각방향으로 수평이동 하려 할 때, 침목과 자갈 사이에 생기는 최대 횡 저항력을 측정하는 장비
  • 소형, 경량장비로 설치 및 사용이 간편함

세부정보

최대측정하중 2000kg
사용가능레일 60kg, 50N,40N (기타 사양은 옵션)
사용가능체결장치 기존선: 3호5형, 6호9형, 팬드롤, 목침목
신간선: 102형 (기타 사양 제작가능)
하중의 최소측정치 50kg
하중의 오차범위 ±5%
본체중량 7kg

선로 순회차 / 평판 트롤리·장대레일 운반트롤리
- 선로 순회차
- 평판 트롤리 · 장대레일 운반트롤리

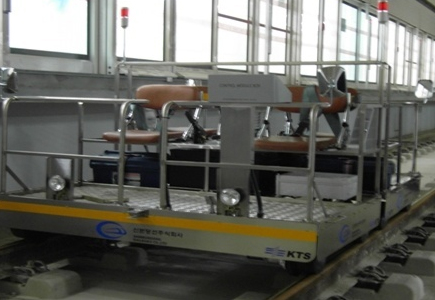

선로순회차

  • 선로 및 시설물의 이상 유,무 및 선로 내 지장물 유,무를 점검시 사용
  • 현장여건에 맞는 다양한 아이템 장착 가능하여 점검 및 작업을 용이하게 함
  • 주문제작방식으로 원하는 사양에 맞게 제작가능

중량 약 300 ~ 400kg (배터리 포함)
궤간 1,435mm
최대구배 55 ‰
전장 약 1,600 ~ 2,000mm
전폭 약 1,600 ~ 1,800mm
전고 약 1,500mm
운행속도 0 ~ 30km/h
동력 전동배터리
상부커버 우천 시 운행 가능
운행방향 전, 후진 운행 가능
배터리 사용시간 최소 4시간 연속사용

평판 트롤리 · 장대레일 운반트롤리

  • 선로 보수작업시 레일 등 선로용품이나 작업 공구와 같은 중량물을 적재 후 모터카에 연결하여 작업위치로 이동하는 장비
  • 주문제작방식으로 원하는 사양에 맞게 제작가능
  • 구성 : 차체, 차축, 축상, 제동장치, 연결장치, 주차 및 제동장치, 부수장치 등

  • 평판 트롤리

  • 장대레일 운반트롤리
소 공구류
소 공구류 종류

종류

  • 레일간이운반기

  • 소 공구류

  • 도유기함
